시설안내
| 구분 | 내용 |
| 고형연료 공급 및 연소설비 | 2계열 고형 연료 공급 설비 적용에 의한 예비기 확보로 안정적인 연료 공급
|
|
열회수 설비
|
자연순환 방식의 열회수 보일러 선정, 절탄기 및 과열기를 설치하여 고온 고압의 증지 생산
|
|
급배기 설비
|
연소가스 재 순환 설비, 속도 가변형 유인송풍기
|
|
재처리 설비
|
컨베이어 이송 방식에 비해 설비고장율 및 설치공간이 적은 공압 이송방식 적용
|
|
증기터빈 발전 설비
|
40bar, 400도 고온, 고압 증기에 의한 추기복수식 터빈 적용
|
|
연소가스 처리 설비
|
중탄산 및 활성탄 공급설비 2계열 구성, SNCR + SCR방식의 하이브리드 Nox 제거 설비 적용으로 안정적인 연소가스처리
|
|
급배스 설비
|
재이용수 처리 및 활용으로 시상수 사용량 절감, 초순수 설비 적용,
터빈 블레이드 침식방지를 위한 역삼투압(RO), 전기 투석 이온제거기(EDI)설비 선정 |

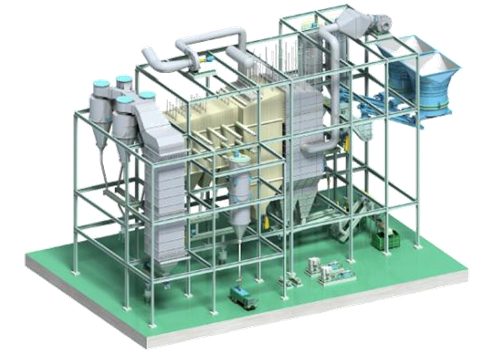

보일러 및 발전설비
| 보일러 설비 | |
| 보일러 형식 | 버블형 유동층 연소보일러(BFBC)
|
| 보일러 용량 |
62톤/hr, 40bar a×400℃(과열증기)
|
| 주요 설비 | 연소로 및 보일러, 절탄기, 멀티싸이클론
|
| 발전설비 | |
| 터빈형식 | 추기 복수식
|
|
복수기 형식
|
공랭식
|
|
발전용량
|
12.1MW
|
| 주요설비 | 증기터빈 및 발전기, 공랭식 복수기, 진공펌프설비
|
처리대상 및 시설규모
| 설비 | |
| 연소용량 | 270톤/일(24시간/일 가동기준)
|
| 출구온도 |
850℃~900℃
|
| 연소방식 | BFBC(버블유동층 연소로)
|
| 강열감량 | 1wt% 이하
|
|

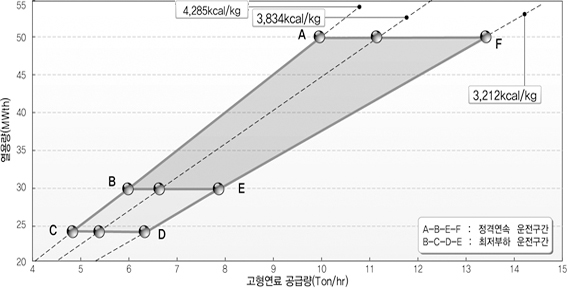

발열량범위
|
3,212~4,285kcal/kg
|
